Sa unsang paagi ang Pneumatic Conveying System Makaputol sa Abog, Downtime, ug Pagkawala sa Materyal?

Abstract

Ang paglihok sa mga pulbos, mga pellets, ug mga butil sayon ​​​​nga paminawon hangtud nga imong atubangon ang mga panganod sa abog, mga barado nga chute, paglainlain, guba nga produkto, ug mga operator nga nag-atiman sa mga punto sa pagbalhin sa tibuok adlaw. Usa ka maayong pagkadisenyoPneumatic conveying systemnagpalihok sa kinabag-an nga materyal pinaagi sa mga sirado nga mga linya sa tubo gamit ang kontroladong pag-agos sa hangin, pagtabang sa mga tanom nga magpabiling limpyo, mas luwas, ug mas makanunayon samtang gipakunhod ang manual nga pagdumala.

Kini nga giya nagbungkag sa mga desisyon nga aktuwal nga importante sa performance ug operating cost, gikan sa vacuum vs pressure ngadto sa dilute vs dense phase, filtration, airlock selection, ug pipeline routing. Naglakip usab kini sa usa ka praktikal nga checklist, usa ka pagtandi nga lamesa, ug usa ka FAQ aron makabalhin ka gikan sa "kinahanglan namon ang usa ka butang nga molihok" ngadto sa usa ka tin-aw, ubos nga peligro nga detalye. Ang mga panig-ingnan ug rekomendasyon nagpakita sa kasagaran nga mga kondisyon sa industriya ug ang pamaagi sa engineering nga gigamit saShandong Yinchi Environmental Protection Equipment Co., Ltd.

Talaan sa mga Sulod

• Outline
• Unsang mga Problema ang Nasulbad sa Pneumatic Conveying
• Giunsa ang usa ka Pneumatic Conveying System Naglihok
• Paghatud sa Vacuum kumpara sa Paghatud sa Presyon
• Dilute Phase vs Dense Phase
• Pangunang mga Sangkap nga Nagdesisyon sa Pagkakasaligan
• Checklist sa Disenyo Sa Dili Ka pa Mopalit
• Energy ug Operating Cost Levers
• Pagkontrol sa Abog ug Mga Konsiderasyon sa Kaluwasan
• Plano sa Komisyon ug Pagmentinar
• Mga Kaso sa Paggamit sa Tinuod nga Kalibutan
• FAQ
• Panapos ug Sunod nga mga Lakang

Outline

• Ilha ang imong pinakadako nga mga punto sa kasakit ug unsa ang hitsura sa "kalampusan" sa salog
• Sabta ang airflow-and-solids nga mga sukaranan aron ang mga sugyot ikatandi
• Pilia ang husto nga paagi sa paghatud alang sa distansya, layout, ug mga punto sa pagkuha
• Pilia ang dilute o dasok nga bahin base sa kahuyang ug kapasidad sa produkto
• I-lock ang kasaligan nga mga sangkap nga mohaum sa imong materyal nga pamatasan
• Paggamit ug checklist aron makunhuran ang peligro sa dili pa ang paghimo ug pag-instalar
• Pagplano alang sa pagkontrol sa abog, luwas nga operasyon, ug pagpadayon gikan sa usa ka adlaw

Unsang mga Problema ang Nasulbad sa Pneumatic Conveying

Kung imong gikonsiderar ang usa kaPneumatic conveying system, lagmit dili nimo kini buhaton alang sa kalingawan. Gibuhat nimo kini tungod kay ang imong karon nga pamaagi sa pagbalhin naggasto kanimo sa oras, produkto, ug pasensya.

• Abog sa mga punto sa pagbalhinnga nagsul-ob sa mga ekipo, nag-aghat sa mga alarma sa pag-atiman sa balay, ug nagmugna og dili komportable nga mga kondisyon sa pagtrabaho
• Pagkawala sa materyal ug kontaminasyongikan sa bukas nga mga conveyor, pagtulo, o kanunay nga paglimpyo
• Pagdugtong ug pagbarasa mga chute, hoppers, ug screw feeder tungod sa dili makanunayon nga pag-agos
• Dili managsama nga batchingtungod sa segregation, spillage, o unstable feed rates
• Taas nga labor dependencediin ang mga operator kinahanglan mangilabot aron magpadayon ang paglihok sa materyal
• Pagkadaot sa produktosama sa pellet breakage, powder attrition, o sobra nga multa nga henerasyon
• Mga limitasyon sa layoutkung kinahanglan nimo nga rota sa palibot sa mga istruktura, sa mga salog, o hangtod sa mga silos

Ang gilakip nga pipeline conveying makatabang tungod kay kini makapamenos sa gibutyag nga mga punto sa pagbalhin ug nagpalihok sa materyal nga adunay kontrolado nga hangin ug presyur. Kana nagpasabut nga mas gamay nga mga lugar alang sa pag-ikyas sa abog, gamay nga mga lugar nga maagas, ug mas gamay nga mga lugar alang sa "misteryo nga downtime" aron matago.

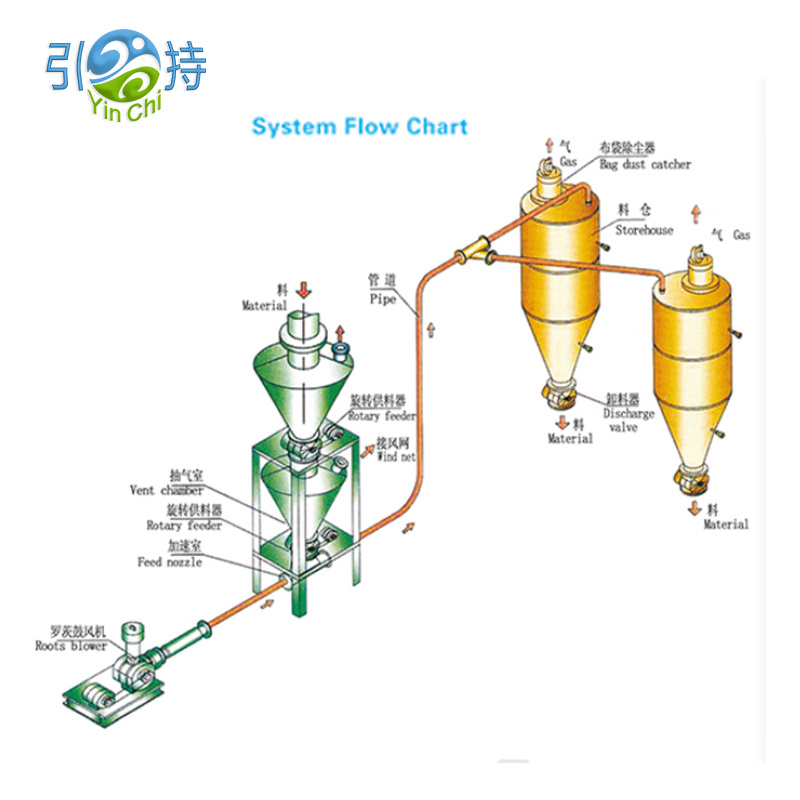

Giunsa ang usa ka Pneumatic Conveying System Naglihok

Sa taas nga lebel, aPneumatic conveying systemnaghatud sa daghang mga solido pinaagi sa usa ka tubo gamit ang kalainan sa presyur ug pag-agos sa hangin. Ang materyal mosulod sa conveying line sa usa ka pickup point, mobiyahe ngadto sa usa ka receiving vessel, ug ang hangin nahimulag gikan sa solids pinaagi sa pagsala.

Unsa ang nahitabo sa sulod sa tubo

• Ang pag-agos sa hangin naghatag sa puwersa sa pagmaneho
• Ang mga solido gisulod o giduso depende sa paagi sa paghatud
• Ang tulin kinahanglan nga igo nga taas aron mapugngan ang paghusay apan dili kaayo taas nga kini makaguba sa produkto o mag-usik sa enerhiya
• Ang mga liko, taas nga pagdagan, ug mga pagbag-o sa elevation nagdugang sa resistensya ug makaapekto sa kalig-on

Unsa ang kinahanglan nimong ipangayo gikan sa bisan unsang disenyo

• Lig-on nga paghatud nga wala’y surging, plugging, o "burping" sa receiver
• Ang matag-an nga rate sa feed sa mga pagbalhin, mga panahon, ug mga pagbag-o sa materyal nga lote
• Abog-hugot nga operasyon uban sa pagsala nga gidak-on alang sa tinuod nga mga kahimtang sa produksyon
• Makatarunganon nga pag-access sa pagmentinar sa mga punto sa pagsul-ob ug mga filter

Paghatud sa Vacuum kumpara sa Paghatud sa Presyon

Usa sa mga una nga kapilian mao kung ang imong conveying line kinahanglan nga magbira sa materyal (vacuum) o magduso nga materyal (pressure). Ang duha mahimo nga maayo, apan kini makasulbad sa lainlaing mga problema sa tanum.

Ang usa ka praktikal nga lagda mao ang pagsugod sa imong layout. Kung kinahanglan nimo nga mangolekta gikan sa daghang mga punto ug maghatud sa usa ka lugar, ang mga solusyon sa vacuum kanunay nga gipasimple ang network. Kung kinahanglan nimo nga ihatud ang materyal sa usa ka layo nga silo o daghang mga bin, ang paghatud sa presyur mahimong mas maayo.

Dilute Phase vs Dense Phase

Dinhi diin daghang mga proyekto ang nagmalampuson o napakyas. Pareho raPneumatic conveying systemmahimong nindot nga paggawi sa usa ka materyal ug grabe sa lain kung sayup ang pagpili sa hugna.

Dilute nga hugna

• Ang materyal gidala sa usa ka medyo taas nga tulin nga sapa sa hangin
• Kasagaran mas simple nga kontrolon ug makadumala sa usa ka halapad nga mga pulbos ug mga pellets
• Risgo: ang mas taas nga tulin makadugang sa pagkasul-ob, kasaba, ug pagkadaot sa produkto

Dasok nga yugto

• Ang materyal naglihok sa ubos nga tulin sa mas "slug" o "plug" nga paagi
• Kanunay nga gipalabi alang sa mga mahuyang nga mga produkto, mga abrasive nga pulbos, o kung gipamubu ang mga butang nga makadaot
• Risgo: mahimong manginahanglan ug mas mabinantayon nga pagpakaon, pagkontrol sa presyur, ug pag-tune nga espesipiko sa materyal

Kung ang imong planta adunay mga isyu sama sa pagkaguba sa pellet, daghan kaayo nga mga multa, o makita nga pagbanlas sa mga liko, ang dasok nga bahin (o usa ka mas ubos nga tulin nga estratehiya) mahimong usa ka seryoso nga kandidato. Kung ang imong nag-una nga isyu mao ang kasaligan nga transportasyon nga adunay direkta nga pagkontrol, ang dilute nga bahin mahimo’g ang labing paspas nga agianan padulong sa kalig-on.

Pangunang mga Sangkap nga Nagdesisyon sa Pagkakasaligan

Ang mga kinutlo mahimong parehas nga tan-awon sa papel, apan ang mga kapilian sa sangkap nagpadayag kung nasabtan ba sa supplier ang imong materyal. Ania ang mga bahin nga kasagarang magdesisyon sa adlaw-adlaw nga pasundayag.

• Gamit sa pagpakaonsama sa rotary airlock valve, venturi, o pressure vessel feed, gipili para sa leakage control ug stable solids rate
• tinubdan sa hanginsama sa blower, fan, o compressor, nga gisukod alang sa gikinahanglan nga presyur ug agos nga adunay margin alang sa pagkarga sa filter
• Linya sa paghatudlakip ang diyametro sa tubo, mga liko, ug mga seksyon sa pagsul-ob, nga gidisenyo aron limitahan ang pag-ubos sa presyur ug mapugngan ang paghusay
• Receiver ug pagsalalakip ang filter nga lugar, pamaagi sa paglimpyo, ug pag-discharge sa abog, nga gidisenyo alang sa padayon nga operasyon nga dili matuk-an
• Mga kontrol ug instrumentolakip ang pressure sensor, differential pressure sa mga filter, ug interlocks nga makapugong sa runaway plugging nga mga panghitabo

Alang sa daghang mga pabrika, ang balbula sa airlock usa ka hilom nga tigsamok. Ang sobra nga pagtulo nagpasabut nga dili lig-on nga pagpadala, dili maayo nga pagbulag sa receiver, ug wala damha nga abug. Ang sobra ka hugot o dili maayo nga pagkaparehas nga mga clearance makamugna og kainit, pagbugkos, ug kanunay nga paghunong. Ipares ang airlock sa imong partikulo nga gidak-on, temperatura, abrasiveness, ug gikinahanglan nga lebel sa sealing.

Checklist sa Disenyo Sa Dili Ka pa Mopalit

Gamita kini nga checklist aron itandi ang mga sugyot ug makunhuran ang dili maayo nga mga sorpresa pagkahuman sa pag-instalar. Ang tumong dili kahingpitan, kini ang pagpugong sa risgo.

• Materyal nga profilelakip ang bulk density, gidak-on sa partikulo sa gidak-on, pagkasensitibo sa kaumog, pagkadikit, pagka-abrasive, ug temperatura
• Mga target sa kapasidadlakip ang average rate, peak rate, ug kung unsa ka sagad mahitabo ang mga peak
• Distansya ug rutalakip ang kinatibuk-ang katumbas nga gitas-on, gidaghanon sa mga liko, bertikal nga pag-alsa, ug anaa nga suporta nga mga punto
• Pickup ug discharge pointslakip na kung pila ka mga tinubdan ug destinasyon ang imong gikinahanglan karon ug sulod sa duha ka tuig
• Standard sa kalimpyolakip na kung unsa kadaghan ang abog nga madawat sa palibot sa receiver ug kung unsa ang hitsura sa housekeeping karon
• Gahum ug mga utilitieslakip na ang magamit nga kapasidad sa elektrisidad ug kung ang compressed air ba lig-on ug uga
• Pagsul-ob sa pagdumalalakip na ang estilo sa liko, mapulihan nga mga seksyon sa pagsul-ob, ug pag-access alang sa inspeksyon
• Pag-access sa pagpadayonlakip ang luna sa pagbag-o sa filter, clearance sa serbisyo sa airlock, ug luwas nga mga punto sa pag-inusara
• Plano sa pagkomisyonlakip ang pagsulay nga nagdagan sa imong tinuud nga materyal, dili lamang sa mga "tipikal" nga mga sample

Kung ang usa ka sugyot maglikay niini nga mga hilisgutan o motubag niini nga dili klaro, kana dili usa ka gintang nga "maayo nga maangkon". Kana kung asa maggikan ang imong downtime sa ulahi.

Energy ug Operating Cost Levers

Ang gasto sa operasyon dili lamang bahin sa gidak-on sa motor. Mahitungod kini kung ang sistema makalihok sa materyal sa labing ubos nga katulin ug presyur alang sa imong piho nga mga kondisyon.

• Pagpili sa diametro sa tubomakaapektar sa tulin ug pag-us-os sa presyur
• Disiplina sa pagrutasama sa mas diyutay nga hait nga mga liko makapakunhod sa kaguliyang ug pagsul-ob
• Pagkontrol sa airflowmakatabang sa paglikay sa sobra nga paghuyop sa materyal aron lang "maluwas"
• Pagsukod sa filtergipugngan ang taas nga presyur sa kalainan nga nagpugos sa gigikanan sa hangin sa pagtrabaho nga labi ka kusog
• Pagdumala sa leaksa mga airlock ug mga koneksyon makapakunhod sa nausik nga hangin ug dili lig-on nga pag-agos

Ang kasagarang tinago nga gasto kay nagdagan sa sobra nga katulin sa hangin tungod kay ang sistema kulang sa instrumento. Uban sa mas maayo nga presyur ug pag-monitor sa filter, ang mga operator makasalig sa proseso, dili sa ilang mga instincts, ug mahimo nimong tipigan ang linya sa usa ka lig-on, episyente nga bintana.

Pagkontrol sa Abog ug Mga Konsiderasyon sa Kaluwasan

Ang abog dili lamang usa ka isyu sa kalimpyo. Ang maayo nga mga partikulo mahimong dali nga madala sa hangin, mobalhin sa mga bearing ug mga kabinet sa kuryente, ug maghimo dili komportable nga mga palibot sa pagtrabaho. Ang gilakip nga paghatud makapakunhod sa gidaghanon sa mga bukas nga mga punto sa pagbalhin, apan ang pagkontrol sa abug nagdepende gihapon sa maalamon nga pagdawat ug pagsala.

Praktikal nga mga lakang nga makahimo og makita nga kalainan

• Paggamit og receiver nga adunay igo nga filter nga lugar aron ang pagsala magpabilin nga lig-on sa dugay nga pagdagan
• Pagpili og paagi sa paglimpyo sa filter nga mohaum sa imong siklo sa katungdanan ug kinaiya sa abog
• Planoha ang pagdiskarga sa abog aron ang mga multa dili makasulod pag-usab sa workspace panahon sa paghaw-as
• Pag-seal sa mga koneksyon ug pagmentinar sa mga gasket aron mapabilin nga sirado ang sistema
• Ipadayon nga ma-access ang mga port sa inspeksyon aron ang "gagmay nga mga isyu" dili mahimong kalit nga mga plug

Kung ang imong materyal masunog o maayo kaayo, hisguti ang piho nga mga kinahanglanon sa kaluwasan sa tanum sayo sa proyekto. Ang maayo nga inhenyero proaktibo: kini nag-angkon sa tinuod nga kalibutan nga pagkausab-usab ug nagtukod sa mga lut-od sa pagpanalipod imbes nga magsalig sa hingpit nga kinaiya sa operator.

Plano sa Komisyon ug Pagmentinar

A Pneumatic conveying systemdili kinahanglan nga mga bayanihon. Ang labing kadali nga paagi aron makab-ot kana mao ang pagtratar sa komisyon ingon bahin sa laraw, dili usa ka pagkahuman.

• Baseline nga pagsulayuban sa imong aktuwal nga materyal sa gipaabot nga temperatura ug umog
• Pag-verify sa tulinaron makumpirma nga labaw ka sa paghusay sa mga limitasyon nga wala’y sobra nga pagpadali
• Pagtan-aw sa pag-load sa filteraron kumpirmahon ang siklo sa paglimpyo magpadayon nga lig-on ang presyur sa kalainan
• Pagsul-ob sa plano sa inspeksyonalang sa mga bends ug high-impact zones sa gitakda nga runtime interval
• Diskarte sa mga spare partsnagpunting sa mga seal sa airlock, mga elemento sa pagsala, ug mga seksyon sa pagsul-ob

Kadaghanan sa "misteryosong mga problema" nagpakita ingon nga mga sumbanan sa presyur, pagsala sa kalainan sa presyur, ug pagkarga sa motor. Ang instrumento dili kinahanglan nga magarbo, kini kinahanglan nga ibutang nga maalamon ug aktuwal nga gigamit.

Mga Kaso sa Paggamit sa Tinuod nga Kalibutan

Ania ang kasagaran nga mga senaryo diin ang mga tanum nagpili sa pneumatic conveying ug kung unsa ang kasagaran nilang gi-optimize.

• Pagbalhin sa powder ngadto sa mga mixernag-una sa abog-hugot pickup ug makanunayon nga feed sa pagpanalipod sa batch kalidad
• Pagdala sa pellet ngadto sa mga silosnag-una sa malumo nga pagdumala ug dili masul-ob nga mga liko aron makunhuran ang mga multa
• Mga istasyon sa paglabay sa bagunahon ang lokal nga pagkuha sa abog ug limpyo nga pagdawat aron mapanalipdan ang mga operator
• Daghang mga pickup sa usa ka linya sa prosesonag-una sa stable nga switching logic ug balanse nga suction

Ang komon nga hilo mao ang pagkontrol sa kabag-ohan. Mga pagbag-o sa materyal. Nagbag-o ang ambient humidity. Nagbag-o ang mga operator. Ang sistema kinahanglan gihapon nga maghatag lig-on nga pag-agos nga wala nangayo kanunay nga interbensyon sa manual.

FAQ

Q1. Unsa nga impormasyon ang kinahanglan nakong andamon sa dili pa mohangyo og proposal

Ihatag ang imong materyal nga ngalan, bulk density range, particle size range, moisture sensitivity, temperatura, gitinguha nga kapasidad, distansya, gidaghanon sa mga liko, ug pickup ug discharge points. Kung ikaw adunay mga litrato sa karon nga mga punto sa pagbalhin ug ang naglibot nga kahimtang sa abog, kana makatabang sa mga inhenyero nga magdesinyo alang sa kamatuoran kaysa sa mga pangagpas.

Q2. Makadaot ba ang usa ka pneumatic system nga huyang nga mga pellets o granules

Mahimo kini kung taas kaayo ang tulin o dili maayo nga gipili ang mga liko. Mao nga hinungdanon ang pagpili sa hugna, pag-ruta, ug pagliko sa disenyo. Kung kritikal ang integridad sa produkto, ang mga estratehiya sa mas ubos nga tulin ug ruta nga gidumala sa pagsul-ob makapakunhod pag-ayo sa attrisyon.

Q3. Ngano nga ang pipila ka mga sistema nag-plug bisan kung ang motor kusog

Ang pag-plug kasagaran tungod sa dili lig-on nga feed, daghan kaayo nga mga hait nga liko, dili husto nga ratio sa hangin-to-solids, moisture-driven adhesion, o pagdili sa filter nga makapausab sa airflow atol sa operasyon. Ang dugang nga gahum dili awtomatiko nga makahimo og lig-on nga paghatud.

Q4. Unsaon nako pagpakunhod sa abug sa palibot sa receiver

Focus sa receiver filtration area, saktong paglimpyo sa filter, sealed connections, ug usa ka controlled discharge method para sa mga nadakpan nga multa. Ang mga isyu sa abog kasagaran gikan sa gamay nga pagsala o dili maayo nga pagbugkos kaysa sa "pneumatic conveying" mismo.

Q5. Makadumala ba ang usa ka sistema sa daghang mga materyales

Usahay, apan nagdepende kini kung unsa ang kalainan sa mga materyales sa density, gidak-on sa partikulo, ug pamatasan sa pag-agos. Kung kinahanglan nimo nga kuptan ang daghang mga materyales, pangayo alang sa usa ka disenyo nga naghubit sa lig-on nga operating windows ug naglakip sa praktikal nga pagbag-o ug mga lakang sa paglimpyo.

Panapos ug Sunod nga mga Lakang

A Pneumatic conveying systemdili usa ka gidak-on nga pagpalit, kini usa ka desisyon sa proseso. Kung ang hugna, tinubdan sa hangin, pamaagi sa pagpakaon, pag-ruta, ug pagsala gipares sa imong materyal ug layout, makakuha ka og mas limpyo nga mga salog, mas gamay nga mga pagkabalda, ug mas matag-an nga produksiyon. Kung wala sila, makakuha ka og abog, mga plug, ug usa ka sistema nga likayan sa tanan.
